für Randsteifen von 10 my bis 1000 my Dicke, von 5 mm bis 150 mm Breite
Zugkräfte von 0-500N
Abzugsgeschwindigkeiten von 5m/min bis 200m/min sind möglich
Materialien von Kunststofffolien, Kunststoffplatten, Papier und Papierverbundstoffe
und auch Metallbänder wie Aluminium und Messing.

Alle Randstreifen-Wickler können mit Antrieben nach Kundenwunsch ausgerüstet werden:

Drehstrom-Wickel-Motor mit Steller
Servo-Motor mit Regler
Drehstrom-Motor mit FU-Regler
Optional: alle Maschinen mit Tänzer oder Leitwert.

RSW-HS 150-500

Der RandstreifenWickler
ist in seiner Art und Ausführung , als hülsenloser Randstreifenwickler.
Die Wickelwelle kann ohne und mit Hülse genutzt werden!
Der Antrieb wird ihren Bedürfnissen in Zugkraft und Abzugsgeschwindigkeit angepasst, sowie Intigrierung in Ihr System durch Leitwertsteuerung.

RSW-HS- 76-500

ist in seiner Art und Ausführung , als hülsenloser Randstreifenwickler, wie der oben dargestellter, jedoch mit einem Wickelkern aus Rundeisen.

2 Bordscheiben zur Stabilisierung des Wickels

RSW-PS/HS 150 -500

Die Randstreifenwickler sind auch mit pneumatischem Spannschaft lieferbar.
In diesem Fall wird eine 3" oder 6" Papierhülse oder wiederverwendbar Stahl- oder Kunststoffhülsen genutzt.
Geschwindigkeiten bis 200m/min sind möglich!

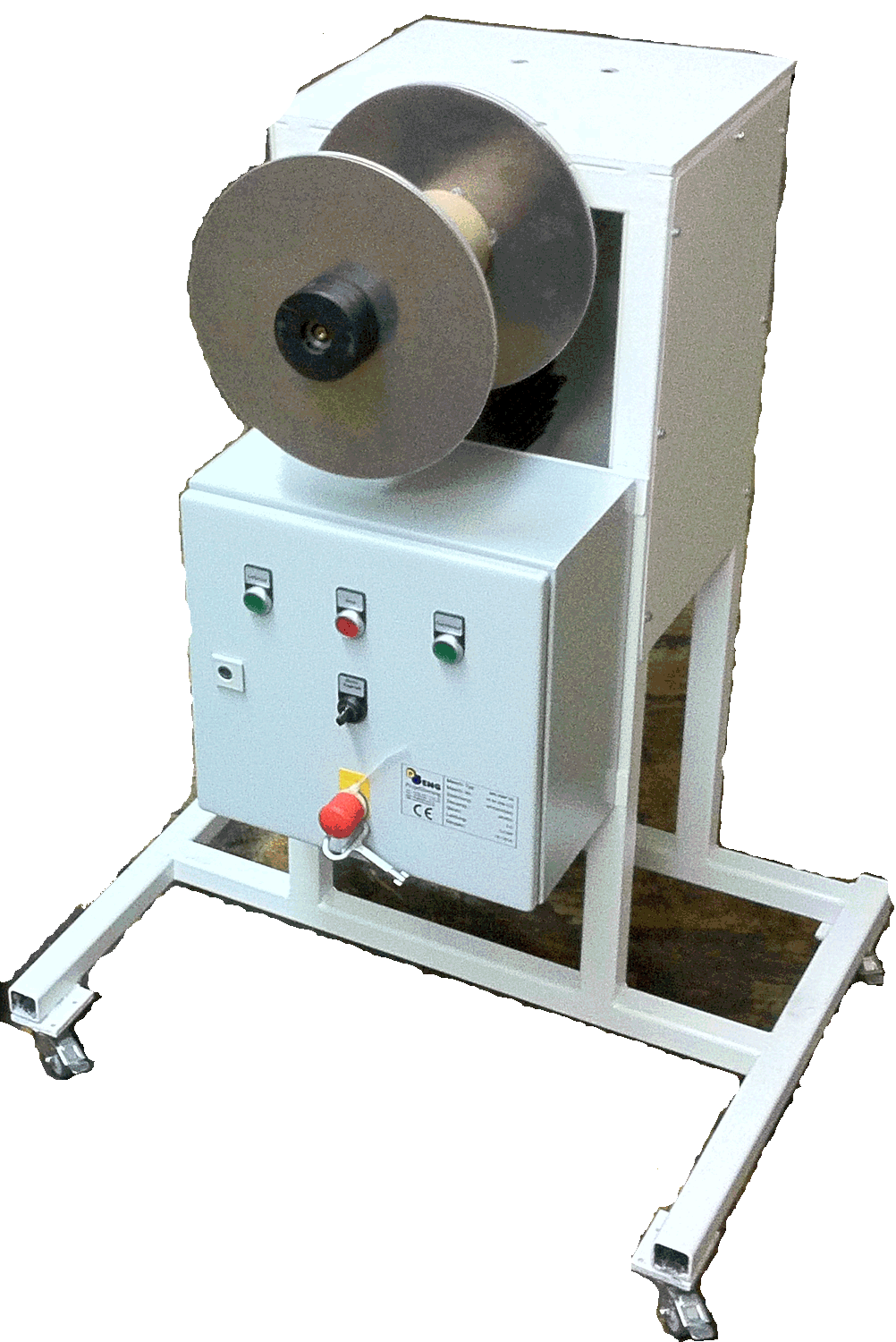

RSW-300 P V2

Randstreifenwickler für geringe Zugkräfte 0-10N stufenlos verstellbar.
Geschwindigkeit selbstanpassend an die Warenbahn.
Pneumatik-Wickelschaft für hülsenloses Wickeln.
Hintere Bordscheibe festmontiert
Vordere Bordscheibe mittels Uhing Clip geklemmt
Drehrichtung des Antrieb umschaltbar
Gestellausführung nach Kundenwunsch

RSW 76-400-200VL hülsenlos möglich

Randstreifenwickler Zugkräfte 0-250N verstellbar.
Geschwindigkeit selbstanpassend an die Warenbahn.
von 0 bis 125 m/min.
Pneumatik-Wickelschaft für hülsenloses Wickeln.
Hintere Bordscheibe festmontiert
Vordere Bordscheibe mittels Uhing Clip geklemmt, optional erhältlich
Gestell mit 4 Maschinenfüßen

Randstreifen-Wickler RSW 76-400-200VL hülsenlos

RSA-RC 180

bei Randstreifengeschwindigkeiten über 200m/min oder falls eine Randstreifenabsaugung gewünscht wird, ist diese die richtige Einheit. Die Messer sind ohne Probleme durch ihr Personal zu ersetzen, kein teurer Service notwendig!

Cutter, Absaugung und Zyklon bilden diese Einheit. Um unangenehme Lärmbelästigung zu vermeiden schließt die Schallschutzhaub die Einheit ein. Auch alle Antriebe mit FU-Regelung möglich.

Bei extrem dicken Randstreifen oder Metallbänder wird dem Cutter ein Abzug vor geschaltet, der die Randstreifen einzieht.

Technischen Änderungen werden auf Kundenwunsch auch realisiert.

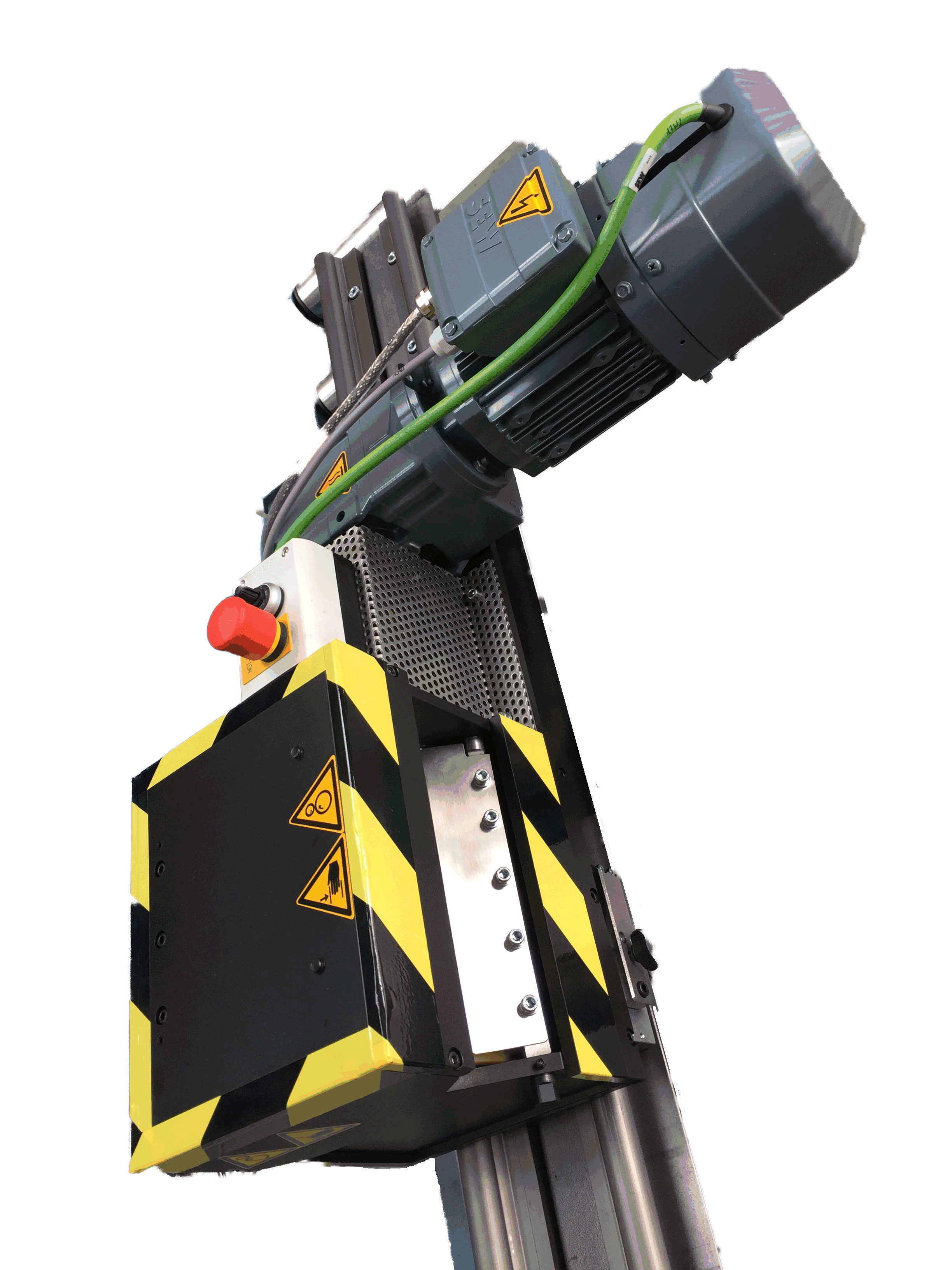

RSA 100-200

Randstreifen-Abzug RSA 100-200 ist geeignet für den gut definierten Abzug von Randstreifen aus Ihrem Wickler oder Schneidsystem bis zu 200m/min.

3 Antriebe stehen zur Auswahl:
Reibrad-Verstell-Motor,
Drehstrom-Motor mit Regler

RSR DG-ES 55-15D
ist ein Randstreifen-Rückspeise-Extruder mit Walzeneinzug der mittels Tänzer selbstätig regelt.

2 Stück Randstreifen (Noppenfolien / Baufolie mit Vlies)
bis 25Kg/h bei ca. 6-10m/min
auch lieferbar mit Fangkorb für Dünnfolien bis 300m/min

Extruderauslegung:
Durchmesser 30mm bis 90mm
Geometrie:
zylindrisch und auch konisch
bis 300 1/min

Randstreifen-Rückspeise-Extruder DG-ES 55-15D

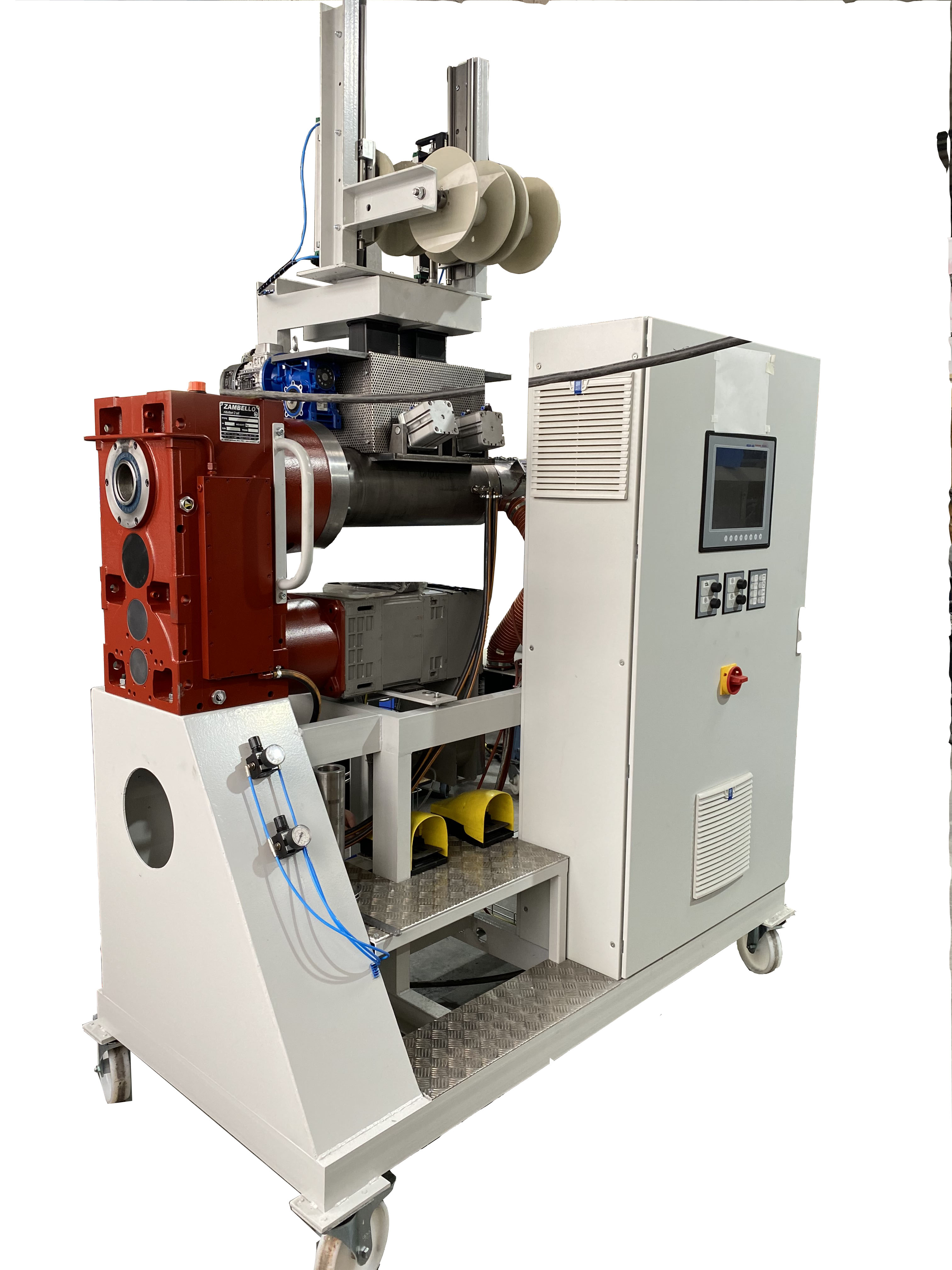

RSR DG-ES 75-18D
ist ein Randstreifen-Rückspeise-Extruder mit 2 Walzeneinzügen der mittels Tänzer selbstätig regeln.

2 Stück Randstreifen (Noppenfolien / Baufolie mit Vlies)
bis 60Kg/h bei ca. 2-20m/min
auch lieferbar mit Fangkorb für Dünnfolien bis 300m/min

Extruderauslegung:
Durchmesser 30mm bis 90mm
Geometrie:
zylindrisch und auch konisch
bis 300 1/min

Randstreifen-Rückspeise-Extruder DG-ES 75-18D
